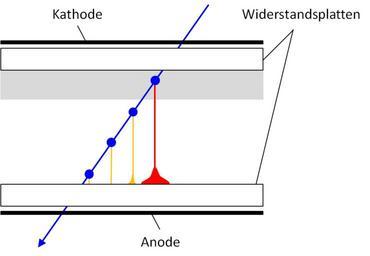

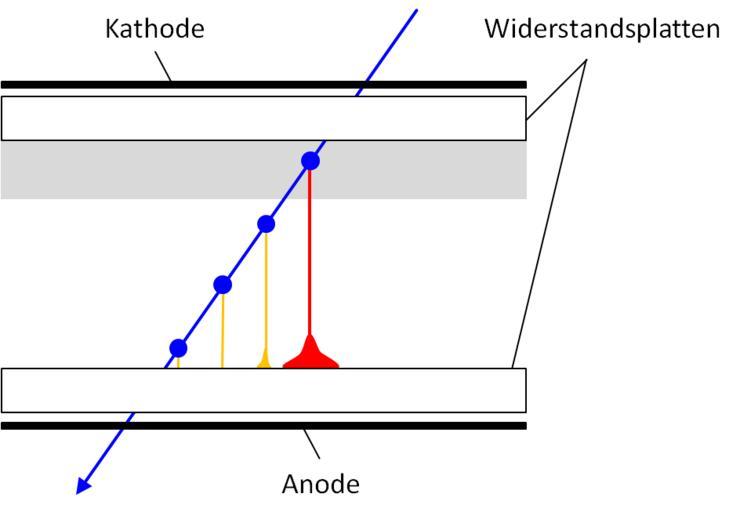

| Keywords: RPC.png en RPC detectors consist of two gas enclosing layers of high-ohmic material resistive plates which are coated with copper cathode and anode on the outside A voltage difference accelerates electrons created via primary ionization blue dots of the gas by a charged particle blue arrow traversing the chamber to the anode where a signal is induced Only electrons that are created near the cathode grey area reach sufficient energy to induce a detectable signal indicated in red Thus primary ionization for detectable signals exclusively occurs within a small area near the cathode grey area de Schematischer Aufbau eines RPC-Detektors Zwei Widerstandsplatten resistive plates umschließen ein Gasvolumen An den Außenseiten befinden sich Elektroden zwischen denen eine hohe Spannungsdifferenz anliegt Tritt ein geladenes Teilchen blauer Pfeil in die Kammer ein werden Gasmoleküle ionisiert Primärionisation blaue Punkte Die langsamen Ionen driften zur Kathode die schnellen Elektronen zur Anode Lediglich diejenigen Elektronen die nahe der Kathode erzeugt wurden erhalten während der Drift ausreichend Energie um ein detektierbares Signal zu erzeugen in rot dargestellt Daher findet die Primärionisation für auslesbare Signale ausschließlich in einem kleinen Bereich nahe der Kathode statt grauer Bereich own Witten 2012-05-03 Particle detectors Cc-zero | ||||
